THVE / THVB Series

VACCUM CONVEYOR

태환자동화산업 진공이송기는 식품가공 공정의 알곡, 분말, 금속분말, 석분, 무기질 입자, 화학분립체 및 플라스틱 필렛 원료 등 다양한 분야에 적용될 수 있습니다. 탁월한 진공 흡입 배출 기능과 필터 자동청소 기능으로 유지 보수가 간편합니다. 다양한 설치사례를 보시고 귀사에 적용가능한지 상담해보세요.

High Reliability

Best-seller in the field of Vacuum Conveyors

다양한 설치 사례를 확보하여 높은 신뢰성을 자랑합니다. 공장 자동화 장비의 간극을 메꿔주는 장비로 여러가지 상황에 맞게 맞춤형 이송 프로그램 설정이 가능합니다.

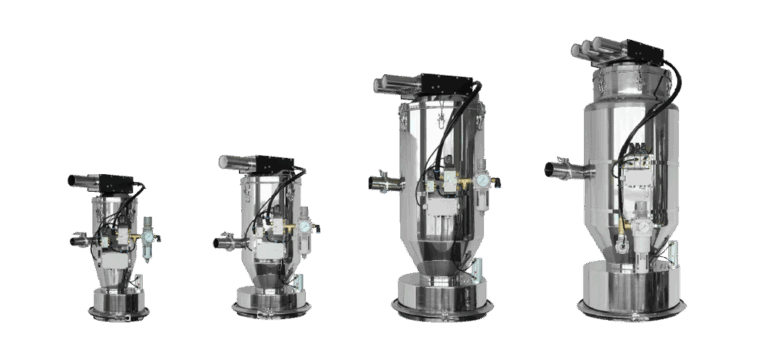

THVE-220

이송량 : 100~300kg/hr

THVE-300

이송량 : 100~600kg/hr

THVE-400

이송량 : 500~1,600kg/hr

THVE-500

이송량 : 800~2,200kg/hr

THVE / THVB Series

Service Areas

곡물 분체

식품 가공 작업장의 대용량 곡물 원료 이송이나 분말 이송에 적합합니다.

커피 원두

대용량 로스팅 장비의 원두 이송 장치로 널리 쓰입니다.

사료 필렛

사료 생산 공장의 원료 이송, 가공 공정 중간의 이송 작업 등에 사용됩니다.

가공식품 양념 스프

다양한 원료를 가공하여 분체로 이송하는데 높은 범용성과 적합성을 자랑합니다.

플라스틱 사출기 원료

플라스틱 원료인 필렛 이송 작업에 적합합니다.

화학분립체 이송

유분과 수분이 없는 건조 가능한 상태의 화학분립체 이송에 적합합니다.

진공이송의 원리

본체 상부에 연결된 진공브로워의 발생된 진공에 의하여 본체내부와 흡입 배관구 사이의 기압차이로 흡입구의 분체 또는 입자상태의 원료가 공기와 동반 흡입되어 이송배관으로 연결 된 본체까지 이송되고 진공파기와 동시에 본체하부의 배출구가 열리면서 이송된 원료가 자유낙하 하여 배출 되는 방식입니다.

진공이송기의 특장점

  • 강력한 흡입력
  • 간편한 유지보수
  • 필터 표면 분진제거
  • 쾌적한 작업환경
  • 리모트 컨트롤 제어
  • 단상 220V, 15Wh

진공이송기

설치사례

각 제품 안내 페이지에서 설치사례를 확인할 수 있습니다.

Learn More From

Frequently Asked Questions

  • 분체, 미분, 알갱이, 필렛 등 이송하고자 하는 물질의 특성을 알아야 합니다.
  • 물질의 비중, 미세한 정도, 흐르는 정도의 설명 내지는 테스트가 필요합니다.
  • 물질이 벽면에 흡착되려는 성질이 강할 수록 이송이 불리합니다.
  • 손으로 원료를 꽉 쥐었을때 서로 뭉쳐지는 정도에 대한 정보 또는 테스트가 필요합니다.
  • 이젝터타입은 압축공기를 이용한 장비이고 블로어타입은 블로어를 이용한 장비입니다.
  • 이젝터 타입은 이송기 본체와 기본 컨트롤러만 있으면 압축공기 컴프레셔에 연결해서 사용할 수 있습니다. 설비가 간단하여 범용성이 좋고 유지보수가 간편합니다.
  • 블로어 타입은 이송기 본체 이외에 블로어와 컨트롤박스를 추가 설치하고 배관 및 전기설비가 필수적입니다. 이젝터 타입 설비가 어려운 경우 제한적으로 사용됩니다.
  • 직선 거리(m) + 높이(m) = 이송거리
  • 이송 배관은 기본적으로 금속 파이프 배관이 원칙이나 부득하게 호스로 배관이 설치되는 경우가 있습니다. 이 경우 배관이 늘어지거나 처지지 않게 설치합니다.
  • 호스의 급격한 꺽임은 장시간 사용 시 호스가 마모되어 구멍이 생길 수 있습니다.
    금속 파이프 배관 설치 시 꺽임 반경은 배관 구경의 5~15배 곡률반경으로 밴딩해야 하며 배관이음부분의 내면은 돌출되거나 턱이 생기지 않도록 주의 합니다.
  • 배관의 꺽임 구간을 최소화해야 원활한 이송효율을 기대할 수 있습니다.
